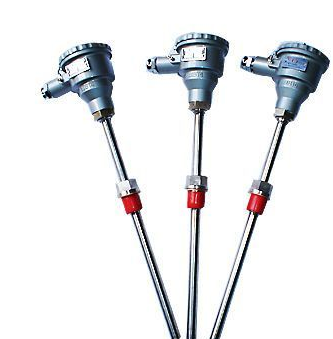

防爆热电偶
产品特点：
防爆原利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄 火和冷却，使爆炸后的火焰和温度不传到腔外。
产品应用：适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
一.产品概述
WR□隔爆热电偶通：拖允疽潜、记录仪表、电子计算机等 配套使用，直接测量现场存在碳氢化合物等爆炸的0～1300℃范围内的液体、蒸汽和气体介 质以及固体表面温度。
二.产品特点：
多种防爆形式，防爆性能好
压簧式感温元件，抗振性能好
测量范围大,
机械强度高，耐压性能好
三.工作原理:
隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。
四.型号命名方法
|
W |
温度仪表 |
|||||||||
|
| |
R |
热电偶 |
||||||||
|
| |
感温元件材料 分度号 |
|||||||||
|
M |
镍铬硅-镍硅 N |
|||||||||
|
|
偶丝对数 |
|||||||||
|
无 |
单支 |
|||||||||
|
|
|
安装固定形式 |
||||||||
|
1 |
无固定装置 |
|||||||||
|
| |
接线盒形式 |
|||||||||
|
4 |
防爆式 |
|||||||||
|
| |
保护管直径 |
|||||||||
|
0 |
Φ16 |
|||||||||
|
| |
工作端形式 |
|||||||||
|
G |
变截面 |
|||||||||
|
| |
|
|
||||||||
|
W |
R |
N |
2 |
—— |
2 |
4 |
0 |
G |
典型型号示例 |
|
选型须知
1）型号
2）分度号
3）防爆等级
4）精度等级
5）安装固定形式
6）保护管材质
7）长度或插入深度
例A：防爆热电偶，K型，固定螺纹M27×2，隔爆等级dIIBT4级，保护管316L长度450mm，插入深度300mm。
WRN-240，K，L=450×300，M27×2，dIIBT4保护管316L。
