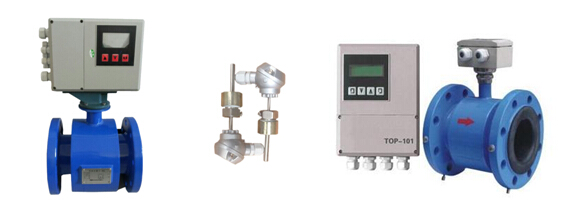

      管道式电磁热量表                             分体式电磁热量表

一.产品概述：

ZQ-LDE-RL电磁热量表相对于其他种类的热量表，测量更加稳定，可靠，液晶屏幕同时显示累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等参数。由流量测量单元、热量计算单元和精确配对的温度传感器（PT1000）组成。电磁热量表利用法拉第电磁感应原理测量流量，结合配对温度传感器的供回水温度信号，就能计算、累积、存储和显示热交换回路中吸收或释放的热量。
计费原理：
ZQ-LDE-RL电磁热量表是根据系统中流量传感器的流量信号和配对温度传感器检测的供回水温度信号，以及水流经的时间计算并显示该系统所释放或吸收的热量。热量以累计形式显示，单位kWh，显示8位。
计算数学模型为：Q=qmΔhdt
式中：—释放的热量：kJ；
qm—流经热能表中载热液体的质量：kg/s；
Δh—热交换回路中入口温度与出口温度对应的载热液体的比焓值差：kJ/kg；
t—时间：s。
ZQ-LDE-RL  管道式电磁热量表的优点：
1、可直接显示累计热量、累计流量、瞬时流量、供水温度、回水温度、温差等系统所需的各种参量。强调的是一体式电磁热量表除了具有一般热量表都具有的热量计算功能外，还具有瞬时流量测量的功能。也就是说一体式电磁热量表是一般热系统中热能表和流量计两个设备的叠加。一体式电磁热量表可以通过通讯系统将瞬时流量值反馈给控制系统，控制系统就可以根据当前的流量值调节变频水泵的输出，从而调节这个系统的水力平衡。
而一般的热量表不提供瞬时流量值；或者由于原理所限，提供的瞬时流量值也只是个参考值。
2、测量通道是段光滑直管段，不会阻塞，不产生流量检测所造成的压力损失，节能效果好。当前国情下，我们国家的空调系统或者是供热系统的水体都是非常差的，不可避免的会夹杂固体颗粒、麻丝等的杂质，由于一体式电磁热量表没有机械运动部件，这些杂质不会阻塞表计从而引起计量不准，甚至损坏表计。而传统的机械式热量表易堵、易损坏，调试、维护不方便；超声波热量表虽然也没有运动部件，但是采用时差法测量的超声波热量表只能用于清洁液体，在当前不能保证水体清洁的情况下，时差法的超声波热量表在在测量含杂质的水时，本身的精度不能保证；使用一段时间后，由于换能器和反射柱容易附着杂质，精度会下降；而多普勒法只能用于测量含有一定量悬浮颗：推莸囊禾，多普勒法测量精度也不高。
3、管道式电磁热量表的流量测量原理决定了输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以一体式电磁热量表量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
4、管道式电磁热量表的安装施工方便。由于计算单元和流量测量单元是一体的，不存在多余的连线，安装施工比较简单，不会因为有很多连线，需要预埋。铁管，现场穿线；也不会产生接线错位而给调试工作带来困难。（就算用户需要就地显示仪表，也只是拉一根通讯线下来）。而传统的分体式热量表需要拉两根温度传感器的线缆，一根流量信号的线缆，施工的难度和复杂度大；由于需要屏蔽铁管和延长线缆，成本也增加。
8、采暖和供冷两用。
二.ZQ-LDE-RL  管道式电磁热量表的基本技术参数：
转换器技术参数：
1、电源：220V AC（110VAC ～ 245VAC）、24VDC；
2、功耗：≤20W （配套功耗）；
3、准确度等级：1级或2级（配套精度）；
4、防护等级：IP65；
5、环境温度：A类；
6、温度分辨率：0.01℃；
7、可选温度测量范围：-30℃ ～ 180℃；
8、温差测量范围：1℃ ～ 90℃；
9、流量读数（m3）：9999999999（十位）；
10、热量读数（Mwh）：9999999999（十位）；
11、热量单位：kJ、MJ、GJ、kwh、Mwh可。
12、模拟输出：4～20mA DC/600负载电阻（可在热量和流量参数间切换）；
13、w66.利来输出：zui度频率5000Hz、脉宽0.1ms～999.9ms（可在热量和流量参数间切换）；
14、通讯：RS-485（RS-232、M-BUS、HART等可。
三.传感器技术参数：
1、公称通径：DN50 ～ DN1400mm；
2、公称压力：0.6MPa ～4MPa；
3、衬里材料：耐高温橡胶、PTFE、PFA、F46；
4、电极材料：含钼不锈钢、哈氏合金B、哈氏合金C、钛、铂/铱合金、钽；
5、结构形式：分体型、一体型；
6、介质温度：-30℃ ～ 180℃；
7、连接方式：法兰式。
四.温度传感器技术参数：
1、传感器类型：PT1000；
2、安装方式：保护套管；
3、温度测量范围：-50℃ ～ 200℃；
4、导线长度：0.6m ～ 15m。
五.ZQ-LDE-RL  管道式电磁热量表的安装方法：
1、供暖系统应在入楼处安装过滤器。供热前对系统管道进行清洗，防止安装管道时落入的杂物堵卡热量表。传感器垂直安装（流体自下而上流动），在这种位置下，当液体不流动时，固体物质沉淀，而油类物质上。疾换岣阶旁诘缂。如果水平安装，保证管道内充满液体，以避免由气穴而影响度；
2、管道内径应与传感器内径保持一致，以避免节流现象；
3、安装环境应远离强磁场设备以防干扰。（如发动机，变压器，无线电发射机，电解池或者其他引起电磁干扰的场所）；
4、电磁热量表可安装在进水管也可以安装在回水管，安装位置应方便查表。传感器的上游应有不小于5DN的直管段长度，若上游有非全开的闸门或调节阀，则连接闸阀与传感器的直管段长度应增加到10DN，下游直管段长度一般不小于3DN即可；
5、传感器与转换器之间连接电缆长度为100；
6、动用电气焊时，焊口远离传感器，严防因传感器过热或因焊渣飞入而损坏衬里；
7、温度传感器电缆线长为4米,回水温度传感器的位置与热量表的位置不能超过线长，如超过可协议供货；
8、电磁热能表接地线线径应不小于5.5mm2，且尽可能的短，并且避免和其它设备公用接地（推荐使用单独接地）。
应用范围：
ZQ-LDE-RL 型管道式电磁热量表是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量，采用高精度、高稳定性的铂金热电阻做温度测量，使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。
量程范围确认：
一般工业用电磁热量表被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大。渲涤上率郊扑：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁式热量表的量程Q应大于预计的流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
六.流量计衬里的选择：

七.进口保护法兰和接地法兰（或接地环）的选择：

八.产品测量流量范围：

九.管道式电磁热量表规格型号：

十.选用及选型的注意事项：
1、DN10-DN15，内衬材质标准设计为F46（FEP）,耐温为180℃；
2、测量温度≤140℃的热水的热量，内衬选择PTFE；
3、测量温度≤250℃的热水的热量，内衬选择硅氟橡胶；
4、有负压的场合，选择F46做为内衬，且带钢丝网。

声明：江苏w66.利来保留管道式电磁热量表更改产品设计、规格、参数的权利及资料信息的zui终解释权。欲了解更多关于流量计的系列产品信息，请致电江苏w66.利来，索取更多详细的技术资料。
